سیم بکسل تله کابین یکی از اجزای اصلی سیستمهای حملونقل کابلی است که وظیفه آن بسته به نوع سامانه، کشیدن کابینها، حمل بار و مسافر یا ایجاد مسیر و تکیهگاه برای حرکت تجهیزات است. این سیم بکسل باید توان تحمل نیروهای کششی، بارهای متغیر، خستگی ناشی از خمشدن مداوم و شرایط محیطی را داشته باشد. به همین دلیل، انتخاب آن با توجه به قطر، ساختار، مقاومت کششی، نوع مغزی و استانداردهای مربوط انجام میشود.
در این مطلب از آلفا بکسل بررسی میکنیم سیم بکسل تله کابین چگونه ساخته میشود، چه نقشی در عملکرد مجموعه دارد، مشخصات فنی آن چیست و بازرسی و نگهداری آن به چه صورت انجام میشود. همچنین در انتها پاسخ برخی از سوالات متداول کاربران در انتخاب و استفاده از سیم بکسل تله کابین را بررسی میکنیم.
سیم بکسل تله کابین، کابل فولادی مهندسیشدهای است که در سامانههای حملونقل کابلی برای انتقال نیرو، حرکت کابینها یا نگهداری و هدایت آنها استفاده میشود. نوع سیم بکسل مورد استفاده در هر سیستم به طراحی تله کابین بستگی دارد و ممکن است نقش کششی، حامل یا ترکیبی از این وظایف را بر عهده داشته باشد.
برخلاف کاربردهایی مانند مهار یک بار ثابت یا کشش مقطعی تجهیزات، سیم بکسل در تله کابین معمولاً بهصورت پیوسته تحت تنش و حرکت قرار دارد. عبور مکرر از روی فلکهها و قرقرهها باعث ایجاد تنش خمشی میشود و تغییرات بار نیز نیروهای متغیر ایجاد میکنند. به همین دلیل، در طراحی این نوع کابل به مواردی مانند انعطافپذیری، مقاومت در برابر خستگی خمشی، استحکام کششی و مقاومت در برابر خوردگی توجه میشود. مشخصات نهایی نیز باید با طراحی کل سامانه هماهنگ باشد.

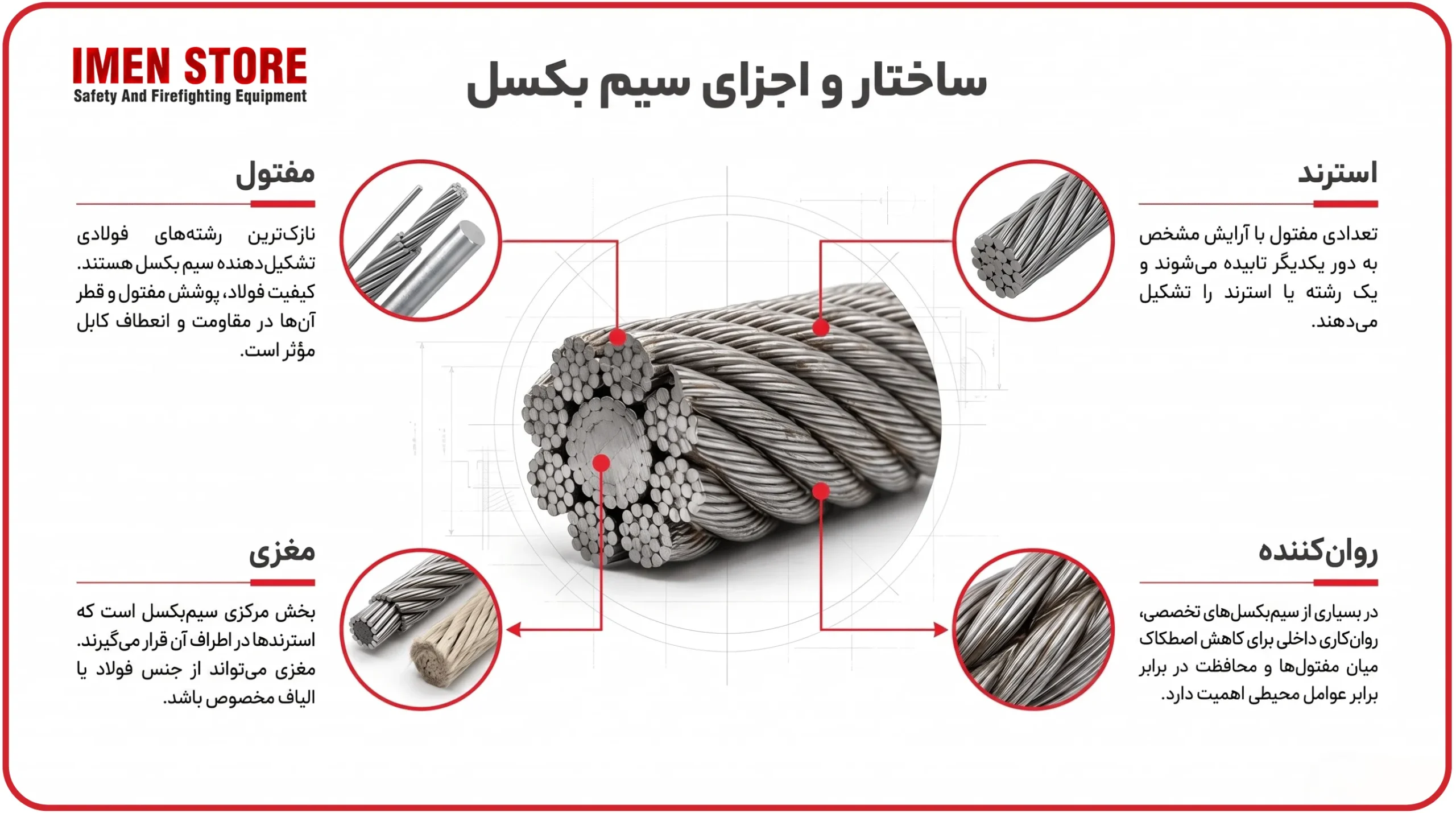

ساختار کلی سیم بکسل از چند جزء اصلی تشکیل میشود. هر یک از این بخشها بر رفتار مکانیکی کابل تأثیر میگذارند.
نوع آرایش این اجزا مشخص میکند کابل تا چه اندازه انعطافپذیر است و چگونه در برابر کشش، خمشدن و سایش مقاومت میکند. به همین دلیل، هنگام بررسی انواع سیم بکسل نباید تنها به ظاهر یا قطر خارجی کابل توجه کرد.
اگر قصد دارید با روش صحیح اتصال و مهار سیم بکسل آشنا شوید، پیشنهاد میکنیم مقاله طریقه بستن کرپی روی سیم بکسل؛ آموزش اصولی نصب بست سیم بکسل را مطالعه کنید تا نکات مهم نصب کرپی و ایمنی اتصال را بهتر یاد بگیرید.
نقش سیم بکسل در همه سیستمهای کابلی یکسان نیست. در برخی طراحیها، یک کابل وظیفه حمل و پشتیبانی کابین را دارد و کابل دیگری نیروی لازم برای حرکت را منتقل میکند. در بعضی سیستمها نیز طراحی بهگونهای است که یک کابل وظایف ترکیبی انجام میدهد.
سیم بکسل در این سامانهها باید بتواند شرایط زیر را تحمل کند:
نکته مهم این است که مشخصات سیم بکسل از روی ظرفیت اسمی تله کابین بهتنهایی تعیین نمیشود. طراحی مسیر، تعداد پایهها، قطر فلکهها، سرعت حرکت و ضریب ایمنی سیستم نیز باید بررسی شوند.
مشخصات فنی سیم بکسل تله کابین مجموعهای از ویژگیهای مرتبط با ساختار و عملکرد کابل است. قطر، گرید مقاومت مفتول، تعداد استرند، تعداد مفتول، نوع مغزی، جهت تاب و پوشش سطحی از جمله مواردی هستند که باید بررسی شوند. در سیستمهای تخصصی حملونقل کابلی، انتخاب سیم بکسل بخشی از طراحی مهندسی مجموعه محسوب میشود. استفاده از کابلی با قطر مشابه، الزاماً به معنی امکان جایگزینی آن با نمونه قبلی نیست.
قطر سیم بکسل تله کابین عدد ثابتی ندارد و بر اساس طراحی سیستم تعیین میشود. ظرفیت جابهجایی، طول مسیر، نوع سامانه، تعداد کابینها، نیروهای واردشده و مشخصات فلکهها در تعیین قطر مؤثر هستند. به همین دلیل، ارائه یک عدد مشخص بهعنوان «قطر استاندارد سیم بکسل تله کابین» میتواند گمراهکننده باشد. جدول زیر نمایی کلی از رابطه میان قطر، حداقل بار شکست و وزن سیم بکسل ارائه میدهد.
| قطر نامی سیم بکسل (میلیمتر) | حداقل بار شکست تقریبی (kN) | وزن تقریبی در هر ۱۰۰ متر (کیلوگرم) | گرید مقاومتی مفتول (MPa) | کاربرد و نکته انتخاب |
| ۱۰ | ۵۲ تا ۵۸ | ۳۶ تا ۴۰ | ۱۷۷۰ تا ۱۹۶۰ | مناسب برای سیستمهای سبک، مشروط به تأیید ظرفیت طراحی |
| ۱۲ | ۷۵ تا ۸۴ | ۵۲ تا ۵۸ | ۱۷۷۰ تا ۱۹۶۰ | قابل بررسی برای مسیرها و کابینهای سبکتر |
| ۱۴ | ۱۰۲ تا ۱۱۵ | ۷۱ تا ۷۹ | ۱۷۷۰ تا ۱۹۶۰ | مناسب برای بارهای متوسط، با توجه به طول مسیر و نیروهای کششی |
| ۱۶ | ۱۳۳ تا ۱۵۰ | ۹۲ تا ۱۰۲ | ۱۷۷۰ تا ۱۹۶۰ | گزینه قابل بررسی برای سیستمهای مسافری با بار و طول مسیر متوسط |
| ۱۸ | ۱۶۸ تا ۱۹۰ | ۱۱۶ تا ۱۲۹ | ۱۷۷۰ تا ۱۹۶۰ | مناسب برای سیستمهایی با بار متغیر یا مسیر طولانیتر |
| ۲۰ | ۲۰۷ تا ۲۳۴ | ۱۴۳ تا ۱۵۹ | ۱۷۷۰ تا ۱۹۶۰ | قابل استفاده در سیستمهای سنگینتر، در صورت تأیید محاسبات مهندسی |
| ۲۲ | ۲۵۱ تا ۲۸۴ | ۱۷۳ تا ۱۹۲ | ۱۷۷۰ تا ۱۹۶۰ | مناسب برای بارهای بالا و مسیرهایی با نیروهای کششی بیشتر |
| ۲۴ | ۳۰۰ تا ۳۴۰ | ۲۰۵ تا ۲۲۸ | ۱۷۷۰ تا ۱۹۶۰ | مناسب برای سیستمهای سنگین، مسیرهای طولانی و بارهای متغیر |
توجه کنید قطر سیم بکسل تله کابین معمولاً میتواند حدود ۱۰ تا ۶۰ میلیمتر باشد، اما انتخاب نهایی فقط بر اساس قطر انجام نمیشود و باید ظرفیت حمل، طول مسیر، وزن کابل، سرعت حرکت، تعداد قرقرهها، نیروهای دینامیکی، شرایط محیطی و ضریب ایمنی سیستم نیز بررسی شود. همچنین در نظر داشته باشید مقادیر جدول تقریبی هستند و برای انتخاب نهایی باید با مشخصات سازنده تله کابین و محاسبات مهندسی تطبیق داده شوند.
مقاومت کششی مورد نیاز نیز به شرایط طراحی بستگی دارد. سیم بکسل باید توان تحمل نیروهای واردشده در شرایط بهرهبرداری عادی و شرایط پیشبینیشده در طراحی را داشته باشد. مقاومت مفتولها معمولاً با گرید یا کلاس مقاومت کششی معرفی میشود، اما عدد مقاومت مفتول بهتنهایی مشخصکننده ظرفیت نهایی کابل نیست. ساختار کابل، قطر، سطح مقطع فلزی و ضریب تبدیل نیز بر حداقل نیروی گسیختگی تأثیر دارند.
در بررسی مشخصات باید میان این مفاهیم تفاوت قائل شد:
این مقادیر جایگزین یکدیگر نیستند و نباید ظرفیت کاری کابل را مستقیماً از روی مقاومت یک مفتول تعیین کرد.
ساختار سیم بکسل تأثیر مستقیمی بر عملکرد آن دارد و میتواند میزان انعطافپذیری، مقاومت در برابر سایش و دوام کابل را تعیین کند. برای انتخاب ساختار مناسب، چند عامل اصلی باید بررسی شود:
بهطور کلی، سیم بکسلهایی با مفتولهای بیشتر و نازکتر، انعطافپذیری مناسبی دارند و برای شرایطی که کابل مرتب خم میشود، گزینه مطلوبتری هستند. در مقابل، سیم بکسلهایی با مفتولهای ضخیمتر میتوانند در برابر سایش عملکرد بهتری داشته باشند.
در برخی کاربردهای صنعتی نیز ممکن است از ساختارهایی با ویژگیهای متفاوت، مانند سیم بکسل نتاب، استفاده شود. این نوع سیم بکسل برای کاهش تمایل بار به چرخش طراحی شده است؛ اما استفاده از آن باید با نیاز واقعی سیستم مطابقت داشته باشد. به همین دلیل، هر نوع سیم بکسل نتاب برای سیستمهای کابلی مسافربری یا تله کابین مناسب نیست.
مغزی یا Core بخش مرکزی سیم بکسل است و نقش آن حفظ ساختار و پشتیبانی از استرندها است. بهطور کلی، مغزی سیم بکسل میتواند فلزی یا الیافی باشد.
انتخاب نوع مغزی به طراحی کابل و شرایط کاری بستگی دارد. به همین دلیل، دو سیم بکسل با قطر یکسان ممکن است به دلیل تفاوت در مغزی و ساختار داخلی، رفتار کاملاً متفاوتی داشته باشند.
برای طول عمر سیم بکسل تله کابین نمیتوان یک عدد ثابت مانند تعداد مشخصی سال تعیین کرد. عمر مفید کابل به میزان کارکرد، شرایط محیطی، طراحی سیستم، کیفیت نگهداری و وضعیت فلکهها وابسته است. بهعنوان مثال، سیم بکسلی که در محیط مرطوب فعالیت میکند ممکن است با خطر خوردگی بیشتری مواجه شود. در مسیرهایی با تعداد زیاد نقاط خمشدن نیز خستگی مکانیکی میتواند عامل تعیینکنندهای باشد.
بنابراین تصمیم برای ادامه استفاده یا تعویض کابل نه صرفا براساس سن سیم بکسل بلکه باید بر اساس بازرسی و معیارهای فنی انجام شود.
بازرسی سیم بکسل تله کابین یک فرایند تخصصی است و هدف آن شناسایی آسیبهایی است که ممکن است در طول بهرهبرداری ایجاد شوند. بررسی ظاهری بهتنهایی برای ارزیابی کامل وضعیت کابل کافی نیست و روش بازرسی باید با نوع سیستم و الزامات بهرهبرداری هماهنگ باشد. بازرسی معمولاً شامل کنترل وضعیت سطح کابل، شکستگی مفتولها، کاهش قطر، خوردگی، تغییر شکل استرندها و وضعیت نقاط تماس با تجهیزات است.
نگهداری مناسب نیز میتواند شامل موارد زیر باشد:
در سیستمهای تخصصی، ثبت روند تغییرات اهمیت زیادی دارد. گاهی یک آسیب در یک نوبت بازرسی قابل تشخیص است، اما مقایسه نتایج چند دوره میتواند سرعت پیشرفت خرابی را مشخص کند.
دوره بازرسی به نوع سیستم، میزان استفاده و دستورالعملهای سازنده و مقررات بهرهبرداری بستگی دارد. بنابراین نمیتوان یک فاصله زمانی واحد را برای همه تله کابینها اعلام کرد. بازرسیها معمولاً در چند سطح انجام میشوند. کنترلهای دورهای بهرهبرداری، بازرسیهای دقیق فنی و آزمونهای تخصصی میتوانند هر کدام هدف متفاوتی داشته باشند.
در یک برنامه نگهداری مناسب، موارد زیر باید مشخص باشند:
برای سیستمهای حمل مسافر، انجام بازرسی توسط افراد دارای صلاحیت و مطابق دستورالعملهای فنی سیستم اهمیت بالایی دارد.
آسیب سیم بکسل همیشه به شکل پارگی کامل ظاهر نمیشود. بسیاری از خرابیها بهتدریج ایجاد میشوند و در مراحل اولیه قابل شناسایی هستند.
برخی از علائم قابل بررسی عبارتاند از:
وجود هر یک از این علائم بهتنهایی به معنی تعیین قطعی زمان تعویض نیست. شدت، محل آسیب، تعداد آسیبها و روند پیشرفت آنها باید توسط فرد متخصص ارزیابی شود.
زمان تعویض سیم بکسل بر اساس معیارهای فنی تعیینشده برای همان سیستم مشخص میشود. عواملی مانند تعداد شکستگی مفتول، میزان کاهش قطر، شدت خوردگی، تغییر شکل و نتایج آزمونهای تخصصی در تصمیمگیری نقش دارند.
استفاده از یک معیار عمومی برای همه کابلها روش مناسبی نیست. ساختار کابل، محل قرارگیری آسیب و شرایط عملکرد باید در ارزیابی لحاظ شوند. بهعنوان مثال، شکستگی چند مفتول در یک نقطه مشخص ممکن است اهمیت متفاوتی نسبت به همان تعداد شکستگی پراکنده در طول کابل داشته باشد. همچنین آسیب در بخشی که کابل بهطور مکرر روی فلکه خم میشود، باید با حساسیت بیشتری بررسی شود.
خوردگی تنها ظاهر سیم بکسل را تغییر نمیدهد. زنگزدگی میتواند به سطح مفتولها آسیب بزند و در صورت پیشرفت، سطح مقطع مؤثر فلز را کاهش دهد. خوردگی داخلی نیز ممکن است در مراحل اولیه از طریق مشاهده سطح خارجی بهطور کامل قابل تشخیص نباشد. ورود رطوبت و مواد خورنده به فضای میان مفتولها میتواند شرایط آسیب را تشدید کند.
برای محیطهایی که احتمال تماس با رطوبت وجود دارد، انتخاب پوشش مناسب و برنامه نگهداری اهمیت پیدا میکند. برای مثال در کاربردهای صنعتی، خرید سیم بکسل گالوانیزه برای شرایطی که مقاومت در برابر عوامل محیطی مورد نیاز است بررسی میشود، اما استفاده از سیم بکسل گالوانیزه بهتنهایی به معنی مناسب بودن آن برای هر سیستم تله کابین نیست.
سیم بکسل مورد استفاده در دستگاههای بدنسازی و تجهیزات ورزشی، معمولاً برای تحمل بارهای سبکتر و حرکتهای رفتوبرگشتی طراحی میشود و از نظر قطر، ساختار، نوع روکش و روش نصب با سیم بکسل تله کابین تفاوت دارد. در این تجهیزات، نحوه عبور کابل از قرقرهها، اتصال به وزنهها و وضعیت سرسیمها اهمیت زیادی دارد.
اگر هدف شما آشنایی با باز و بسته کردن سیم بکسل در تجهیزات ورزشی است، مطالعه مطلب آموزش تعویض سیم بکسل دستگاه بدنسازی به زبان ساده میتواند مراحل اجرایی تعویض، نکات ایمنی و تفاوت کاربرد سیم بکسل در تجهیزات مختلف را روشن کند.
خیر. سیم بکسل مورد استفاده در سیستمهای تله کابین باید با طراحی و مشخصات فنی همان سامانه مطابقت داشته باشد. قطر یکسان یا مقاومت ظاهراً مشابه، دلیل کافی برای جایگزینی دو نوع کابل نیست.
پوشش گالوانیزه میتواند مقاومت کابل در برابر خوردگی را افزایش دهد، اما مناسب بودن سیم بکسل برای تله کابین به عوامل متعدد دیگری نیز وابسته است. ساختار، مقاومت، نوع مغزی و تأییدیههای فنی باید بررسی شوند.
هر دو برای تحمل نیروهای مکانیکی طراحی شدهاند، اما شرایط کاری آنها میتواند متفاوت باشد. مسیر حرکت، تعداد سیکل خمشی، نوع بار و طراحی تجهیزات باعث میشود مشخصات مورد نیاز کابل نیز تفاوت داشته باشد.
نمیتوان بدون بررسی شرایط چنین تصمیمی گرفت. تعداد شکستگیها، محل آنها، ساختار کابل و معیارهای تعیینشده برای سیستم باید بررسی شوند.
سیم بکسل تله کابین یک کابل فولادی معمولی نیست و انتخاب آن باید بر اساس طراحی دقیق سیستم انجام شود. قطر، ساختار استرندها، نوع مغزی، مقاومت کششی، رفتار کابل در برابر خستگی و شرایط محیطی از جمله عوامل مؤثر در انتخاب هستند. همچنین نمیتوان برای عمر مفید یا زمان تعویض همه سیم بکسلهای تله کابین یک عدد ثابت اعلام کرد. بازرسی منظم، بررسی وضعیت مکانیکی و استفاده از معیارهای فنی مربوط به همان سیستم، مبنای تصمیمگیری درباره ادامه بهرهبرداری یا تعویض کابل است.
اگر برای کاربردهای صنعتی و عمومی به بررسی مشخصات سیم بکسل و تجهیزات مرتبط با جابهجایی یا مهار بار نیاز دارید، با تماس با کارشناسان آلفا بکسل میتوانید از مشاوره خرید و اطلاعات مربوط به انتخاب محصول متناسب با نوع کاربرد و نیاز خود بهره مند شوید. پیش از خرید، مشخص کردن قطر، ساختار، ظرفیت مورد نیاز و شرایط محیطی کمک میکند انتخاب دقیقتری داشته باشید.
