اتصال صحیح مهارکش به سیمبکسل یکی از مهمترین مراحل در اجرای سازههای کششی، دکلها و سامانههای مهار بار است. کیفیت این اتصال به نوع مهارکش، روش آمادهسازی سیم بکسل، نحوه اتصال گوشواره و بستها و میزان کشش اعمالشده بستگی دارد. همچنین عدم رعایت استانداردهای فنی در این فرایند میتواند منجر به افت ناگهانی کشش، سایش زودرس کابل و در نهایت بروز حوادث ناگوار شود.
در این مقاله از آلفابکسل مراحل بستن مهارکش به سیم بکسل را گام به گام بررسی میکنیم. همچنین با نحوه انتخاب سایز مهارکش، روش رگلاژ سیم بکسل، کنترل کشش و نکات بازرسی اتصال آشنا میشوید تا بتوانید پیش از بهرهبرداری، وضعیت مجموعه را با دقت بررسی کنید.
در یک اتصال استاندارد، ابتدا سیم بکسل برای ایجاد حلقه و نصب گوشواره آماده میشود و سپس انتهای مهار شده آن به یکی از سرهای مهارکش متصل میگردد. توجه کنید مهارکش باید پیش از نصب تا حد مناسبی باز شود تا پس از اتصال، امکان تنظیم کشش در هر دو جهت وجود داشته باشد.
همچنین نوع اتصال به مدل مهارکش بستگی دارد. مهارکشهای دوشاخه، چشمی و قلابی روش اتصال متفاوتی دارند، اما اصل کار یکسان است و باید نیرو بدون ایجاد پیچش، خمیدگی نامناسب یا بار جانبی به مجموعه منتقل شود. در ادامه، پیشنیازها و پیشزمینه این اتصال را گام به گام بررسی خواهیم کرد.
برای ایجاد اتصال استاندارد، تجهیزات باید از نظر ظرفیت بار، قطر و نوع اتصال با سیمبکسل و شرایط کار هماهنگ باشند. استفاده از ابزار نامناسب یا قطعات غیراستاندارد میتواند به رزوهها، کابل و نقاط اتصال آسیب بزند.
پیش از اتصال، سیمبکسل را از نظر تابخوردگی، شکستگی رشتهها، لهشدگی، زنگزدگی و تغییر شکل بررسی کنید. انتهای کابل باید صاف برش خورده باشد؛ برای جلوگیری از باز شدن رشتهها میتوان محل برش را با چسب برق یا سیمپیچی موقت مهار کرد. در صورت مشاهده دفرمهشدگی، بخش آسیبدیده را جدا کرده و از قسمت سالم استفاده کنید. سپس انتهای سیمبکسل را به شکل حلقه درآورده و گوشواره سیم بکسل را داخل آن قرار دهید تا بار بهصورت یکنواخت توزیع شود.
پیش از اتصال، مهارکش را از نظر ترک، کجی و آسیبدیدگی رزوهها بهدقت بررسی کنید. سپس بدنه را بچرخانید تا رزوههای دو سر آن تا نزدیک انتهای محدوده مجاز باز شوند و بیشترین دامنه تنظیم کشش فراهم شود. توجه داشته باشید که رزوهها نباید کاملاً از بدنه خارج شوند؛ پیچها باید همچنان در لبههای داخلی بدنه درگیر بمانند تا ایمنی اتصال حفظ شود.
سیمبکسل را نباید مستقیماً به چشمی یا پین مهارکش قلاب کرد؛ بلکه باید آن را دور شیار بیرونی گوشواره قرار داد تا خمیدگی کابل شعاع استانداردی داشته باشد و از سایش فلز با فلز و لهشدگی سیمبکسل جلوگیری شود. پس از قرار دادن کابل دور گوشواره، انتهای آزاد آن را با بست سیمبکسل یا پرس هیدرولیک محکم کنید. همچنین فاصله اولین بست از گوشواره باید برابر با عرض گوشواره باشد تا اتصال پایدار بماند.
توجه کنید که کیفیت تجهیزاتی که استفاده میکنید، از خود سیمبکسل تا مهارکش و اتصالات، نقش مهمی در ایمنی و دوام کل مجموعه دارد. استفاده از قطعات استاندارد و باکیفیت، احتمال خرابی، شلشدن اتصال و بروز حادثه را کاهش میدهد.
انتخاب صحیح سایز مهارکش بر اساس قطر سیمبکسل، نقش کلیدی در حفظ ضریب ایمنی و پایداری سازه دارد. با این حال، قطر سیمبکسل تنها معیار نیست؛ ظرفیت بار کاری مجاز، میزان رگلاژ، نوع اتصال و شرایط محیطی نیز باید حتماً بررسی شوند. جدول زیر راهنمای کاربردی انتخاب سایز مهارکش بر اساس ابعاد کابل و پارامترهای فنی پروژه است:
| قطر سیمبکسل (mm) | سایز پیشنهادی رزوه (اینچ) | میزان رگلاژ تقریبی (mm) | معیارها و نکات کلیدی انتخاب |
| ۶ تا ۸ | ۱/۴ تا ۵/۱۶ | ۱۰۰ تا ۱۵۰ | مناسب بارهای سبک؛ تعیینکننده ابعاد حلقه، گوشواره و بست |
| ۱۰ تا ۱۲ | ۳/۸ تا ۱/۲ | ۱۵۰ تا ۲۰۰ | انتخاب نوع اتصال (دوشاخه، چشمی، قلابی) بر اساس نقطه مهار |
| ۱۴ تا ۱۶ | ۵/۸ تا ۳/۴ | ۲۰۰ تا ۲۵۰ | تطابق دقیق ظرفیت بار کاری مجاز (WLL) با نیروی طراحی سیستم |
| ۱۸ تا ۲۲ | ۷/۸ تا ۱ | ۲۵۰ تا ۳۰۰ | تاثیر مستقیم قطر رزوه بر میزان مقاومت و کشش قابلتحمل |
| ۲۴ تا ۲۸ | ۱/۱,۴ تا ۱/۱,۲ | ۳۰۰ تا ۴۰۰ | توجه به شرایط محیطی و انتخاب جنس (گالوانیزه/استیل) در برابر خوردگی |
جهت اطمینان از انتخاب صحیح سایز مهارکش و حفظ ضریب ایمنی پروژه، پیش از ثبت سفارش حتماً با کارشناسان مجرب مشورت کنید. شما میتوانید برای دریافت مشاوره تخصصی، استعلام قیمت روز و خرید انواع مهارکش و تجهیزات سیمبکسل، همین حالا با شماره های درج شده در سایت آلفا بکسل تماس بگیرید.
افزایش قطر سیمبکسل معمولاً به معنای افزایش ظرفیت باربری آن است؛ بنابراین مهارکش نیز باید ظرفیت بار کاری معادل یا بالاتری داشته باشد. اگر قطر کابل افزایش یابد اما سایز مهارکش ثابت بماند، مهارکش به ضعیفترین حلقه زنجیره تبدیل میشود. ازاینرو، تناسب ابعاد و ظرفیت مهارکش با سیمبکسل برای جلوگیری از خطر انهدام سازه الزامی است.
تنظیم کشش کابل با چرخاندن بدنه مرکزی مهارکش انجام میشود. در این فرایند، پیچهای راستگرد و چپگرد بهصورت همزمان به داخل بدنه حرکت میکنند و با کاهش طول کلی اتصال، کشش طولی لازم را در کابل ایجاد میکنند. توجه کنید رگلاژ باید بهصورت یکنواخت و تدریجی انجام و هنگام تنظیم، میزان کشش کابل باید با ابزارهای سنجش مناسب یا بر اساس ضوابط مهندسی کنترل شود. همچنین سفت کردن بیش از حد مهارکش میتواند باعث تسلیم کششی مفتولها یا بریده شدن رزوههای آن شود.
رگلاژ سیم بکسل به فرایند تنظیم طول و کشش کابل پس از نصب در سیستمهای کششی گفته میشود. این کار هنگام نصب اولیه تجهیزات و همچنین زمانی که به دلیل تغییرات دما، نشست سازه، لرزش یا تغییر وضعیت سیستم، میزان کشش از محدوده مورد نظر خارج شده باشد، انجام میشود. با چرخاندن تنه مهارکش، کشش از دست رفته جبران شده و سازه به حالت اولیه بازمیگردد.
پیش از رگلاژ مجدد، علت تغییر کشش را مشخص کنید. اگر شل شدن سیم بکسل ناشی از لغزش بست، خرابی رزوه یا تغییر شکل یکی از اجزا باشد، صرفاً سفت کردن مهارکش مشکل اصلی را برطرف نمیکند.
اتصال مهارکش و سیمبکسل باید پیش از بهرهبرداری و در دورههای مشخص، متناسب با شرایط استفاده، نوع بار، میزان لرزش، شرایط محیطی و حساسیت تجهیز بازرسی شود. بررسی وضعیت بدنه مهارکش، رزوهها، پینها، بستها و محور اتصال میتواند از بروز آسیب و حوادث ناشی از نقص تجهیزات جلوگیری کند. مهمترین نکات عبارتاند از:
پیش از بستن مهارکش و اعمال کشش، سیم بکسل را از نظر سلامت ظاهری و کاهش ظرفیت باربری بررسی کنید. مهم ترین نشانههای آسیب سیم بکسل عبارتاند از:
در صورت مشاهده هرگونه تغییر شکل فیزیکی، خوردگی شدید یا آسیب ساختاری، سیم بکسل را از سرویس خارج و تعویض کنید. استفاده از کابل آسیبدیده در اتصال تحت کشش میتواند توزیع نامناسب نیرو، کاهش ظرفیت باربری و به خطر افتادن ایمنی کارگاه را به دنبال داشته باشد.
پس از اتمام فرایند نصب، میزان درگیری رزوههای دو سر مهارکش در داخل بدنه اصلی را چک کنید؛ به طوری که حداقل دو سوم طول هر پیچ باید داخل تنه قرار گرفته باشد. بیرون ماندن بخش زیادی از رزوهها خطر خم شدن یا شکست پیچ را افزایش میدهد. همچنین بدنه مهارکش نباید تحت زاویه یا فشار جانبی قرار گیرد زیرا این قطعه صرفاً برای تحمل نیروهای کششی طولی طراحی شده است و اعمال نیروی خمشی به بدنه ممکن است باعث ترکخوردگی قطعه شود.
پیش از استفاده، ظرفیت بار کاری مجاز یا WLL درجشده روی مهارکش و سایر اجزای اتصال باید بررسی شود. این ظرفیت برای شرایط مشخصی تعریف شده است و عواملی مانند نوع بار، جهت اعمال نیرو، بار جانبی، لرزش و شرایط کاری میتوانند بر عملکرد مجموعه تأثیر بگذارند.
مهارکش انتخابشده برای کاربردهای کششی یا سازهای نباید بدون بررسی مشخصات سازنده در عملیات باربرداری استفاده شود. همچنین مجموع نیروهای واردشده به سیستم نباید از ظرفیت مجاز تجهیز فراتر رود و در پروژههای حساس، کنترل میزان کشش و بارهای دینامیکی اهمیت بیشتری دارد.
این کار از نظر مهندسی توصیه نمیشود زیرا بستن مستقیم کابل به چشم یا قلاب مهارکش باعث خم شدن شدید مفتولها میشود. خمیدگی با شعاع کم، تمرکز فشار شدید ایجاد کرده و به مرور زمان موجب خستگی، سایش و پارگی زودرس کابل خواهد شد.
دلیل اصلی شل شدن کابل، پدیده خزش و جا باز کردن اولیه رشتههای سیم بکسل زیر بار کششی است. همچنین چرخیدن تنه مهارکش به دلیل عدم استفاده از مهره قفلکننده یا عدم تثبیت کابل هنگام نصب میتواند باعث باز شدن تدریجی رزوهها شود.
میزان رگلاژ باید طوری تنظیم شود که در ابتدای نصب، حدود نصف تا دو سوم ظرفیت رزوهها باز باشد. این طراحی باعث میشود در صورت کش آمدن کابل در طول زمان، فضای کافی برای سفت کردن مجدد و رگلاژ دورهای در تنه مهارکش باقی بماند.
بله، اعمال گشتاور بیش از حد کشش کابل را از حد تسلیم فراتر برده و ساختار داخلی مفتولها را تضعیف میکند. همچنین فشار بیش از اندازه میتواند باعث رد کردن رزوههای مهارکش یا خم شدن بدنه قطعه تحت بار کششی شود.
در سامانههای کششی دائم مانند دکلها، بازرسی اولیه باید یک هفته پس از نصب انجام شود. پس از آن، بررسی دورهای کشش کابل و سلامت مهارکش به صورت ماهانه یا فصل به فصل با توجه به تغییرات دمایی و محیطی الزامی است.

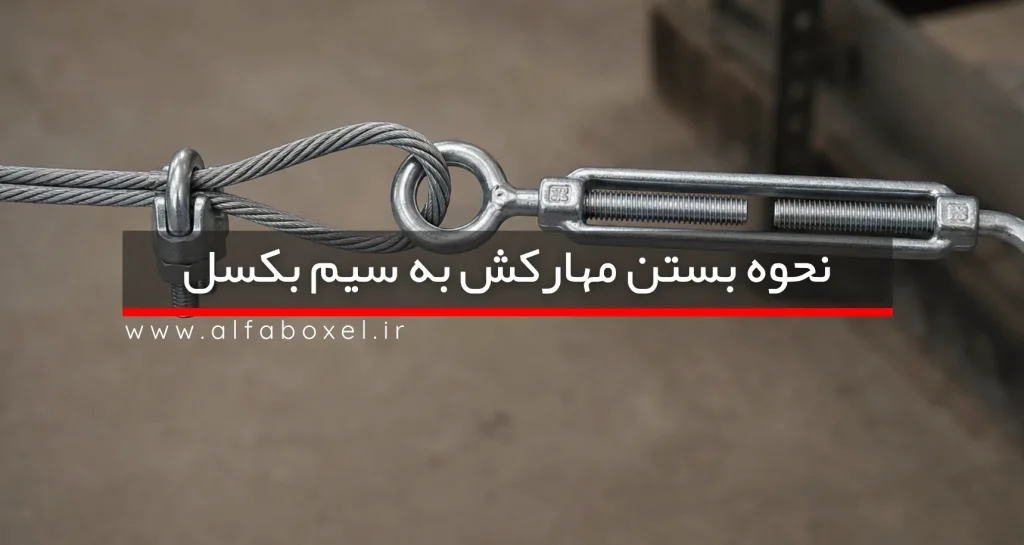

نحوه بستن مهارکش به سیم بکسل؛ آموزش اصولی و گام به گام
