بستن کرپی روی سیم بکسل باید با انتخاب سایز مناسب، قرارگیری صحیح قطعات و رعایت فاصله استاندارد بین بستها انجام شود. نصب درست کرپی باعث میشود حلقه ایجادشده روی سیم بکسل استحکام لازم را داشته باشد و اتصال در زمان کارکرد تحت فشار دچار لغزش یا باز شدن نشود. در این مقاله از آلفا بکسل، روش صحیح نصب کرپی سیم بکسل را مرحلهبهمرحله بررسی میکنیم و درباره کاربرد این قطعه، اشتباهات رایج هنگام نصب، نکات ایمنی و تجهیزات مکمل مورد استفاده در اتصالات باربرداری توضیح میدهیم.

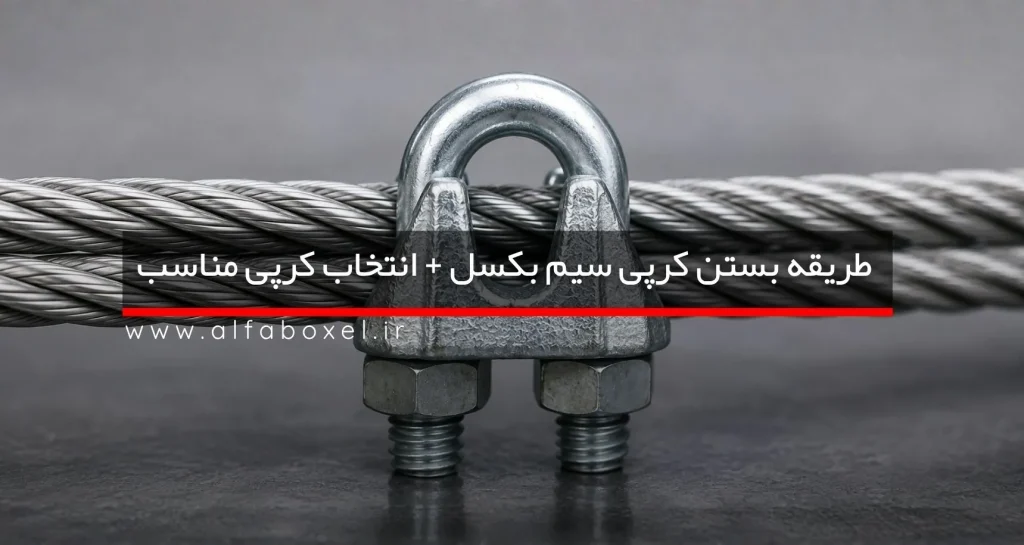

کرپی سیم بکسل یا بست سیم بکسل قطعهای فلزی است که برای ایجاد حلقه، اتصال دو بخش سیم بکسل یا مهار انتهای کابل فولادی استفاده میشود. این قطعه به اپراتورها اجازه میدهد بدون نیاز به بافتن پیچیده یا پرس هیدرولیک، اتصالی موقت اما بسیار قوی در محل پروژه ایجاد کنند. ساختار کرپی به شکلی طراحی شده که با قرار گرفتن روی دو قسمت سیم بکسل و سفت شدن مهرهها، فشار لازم برای ثابت نگه داشتن کابل ایجاد شود.
میزان عملکرد کرپی به کیفیت قطعه، انتخاب سایز مناسب و روش نصب آن وابسته است و استفاده نادرست میتواند ظرفیت واقعی اتصال را کاهش دهد. این قطعه معمولاً در پروژههای صنعتی، کارگاهها، تجهیزات جرثقیل، سیستمهای مهاربندی و کاربردهای حمل بار مورد استفاده قرار میگیرد.
کرپی سیم بکسل از چند بخش اصلی تشکیل شده است که هرکدام نقش مشخصی در عملکرد اتصال دارند.
وظیفه اصلی کرپی، ثابت نگه داشتن بخشهای مختلف سیم بکسل در محل اتصال است. زمانی که انتهای سیم بکسل به شکل حلقه درمیآید، تاژ و پیچ U شکل کرپی، دو بخش سیم بکسل را به هم میفشارند و این فرآیند باعث میشود ساختار حلقه حفظ شود و سیمها از هم باز نشوند. این فشار اصطکاکی مانع از لغزش رشتهها تحت کشش بار میشود و یک ساختار یکپارچه برای تحمل نیروهای استاتیکی و دینامیکی به وجود میآورد.
البته کرپی به تنهایی نباید جایگزین تجهیزات تخصصی اتصال در تمام کاربردها شود. در شرایطی که بارهای سنگین، ضربهای یا دائمی وجود دارد، باید از تجهیزات متناسب با نوع کار مانند سوکت، شگل، قلاب و سایر اتصالات صنعتی استفاده شود.
در بازار تجهیزات حمل بار، اصطلاحات مختلفی برای نگهدارندههای سیم بکسل استفاده میشود. کرپی، بست سیم بکسل و گیره سیم بکسل در بسیاری از موارد به یک قطعه اشاره دارند، اما نوع طراحی و کیفیت ساخت آنها میتواند متفاوت باشد. کرپی یک اتصال قابل تفکیک و قابل تنظیم است، در حالی که بوشهای پرسی (پرس آلومینیومی یا فولادی) اتصالات دائمی ایجاد میکنند و پس از مونتاژ امکان تغییر طول یا بازسازی چشمی وجود ندارد. همچنین بافت سیم بکسل نیازمند مهارت سنتی و زمان زیاد است، اما کرپی در حداقل زمان ممکن و با ابزارهای دستی ساده مانند آچار بکس نصب میشود.
ابزار های مورد نیاز مطابق ویدیو:
متر، چسب نواری یا سیم نرم برای مهار، آچار جغجغه، قیچی برش سیم بکسل و بست های سیم بکسل مناسب:
نصب کرپی باید با دقت انجام شود تا اتصال ایجادشده عملکرد مناسبی داشته باشد. در اتصالات باربرداری، حتی یک خطای کوچک در نصب میتواند باعث کاهش استحکام اتصال و آسیب به سیم بکسل شود. به همین دلیل، پس از نصب اولیه هم باید اتصال تحت بار بررسی و مجدداً آچارکشی شود. مراحل اصلی نصب به شکل زیر است:
ابتدا میزان برگشت سیم بکسل یا Turnback را بر اساس قطر سیم و تعداد کرپیهای مورد نیاز مشخص کنید. طول برگشت باید طوری باشد که پس از نصب گوشواره و کرپیها، فضای کافی برای تشکیل حلقه استاندارد باقی بماند.
گوشواره داخل حلقه قرار میگیرد تا از لهشدگی و سایش داخلی سیم بکسل جلوگیری شود و شکل چشمی در برابر فشار قلاب یا بار حفظ شود.
در سیم بکسل، بخشی که بار را تحمل میکند «سر زنده» و بخش برگشتی و آزاد «سر مرده» نام دارد. در زمان نصب، باید زین کرپی روی سر زنده و قسمت U شکل روی سر مرده قرار بگیرد.
قانون طلایی نصب کرپی این است: «هرگز اسب مرده را زین نکنید» (Never saddle a dead horse). این بدین معناست که تاژ باید حتماً روی سر زنده سیم بکسل قرار گیرد و قوس U شکل پیچ روی سر مرده بنشیند. اولین کرپی دقیقاً در انتهای سر مرده (به اندازه یک عرض تاژ فاصله از انتهای سیم) نصب میشود.
اگر بیش از یک کرپی استفاده میشود، کرپی اول نزدیک انتهای آزاد نصب میشود و کرپیهای بعدی با فاصله منظم در طول برگشت قرار میگیرند. فاصله دقیق بسته به قطر سیم بکسل و شرایط بارگذاری تعیین میشود. جدول زیر یک راهنمای کلی برای انتخاب تعداد کرپی است:
| قطر سیم بکسل | تعداد تقریبی کرپی مورد استفاده | کاربرد رایج |
|---|---|---|
| ۶ تا ۱۰ میلیمتر | ۲ عدد | مهاربندی سبک و کارگاهی |
| ۱۲ تا ۲۰ میلیمتر | ۳ عدد | تجهیزات صنعتی متوسط |
| ۲۲ تا ۳۲ میلیمتر | ۴ عدد یا بیشتر | کاربردهای سنگین صنعتی |
مهرهها باید مرحلهای و متناوب سفت شوند تا فشار بهصورت مساوی روی سیم توزیع شود. سفتکردن بیش از حد یا یکطرفه میتواند به ساختار داخلی سیم بکسل آسیب بزند.
جدول راهنمای فنی نصب کرپی
| قطر سیم بکسل (میلیمتر) | مقدار برگشت سیم | گشتاور سفت کردن مهرهها (نیوتنمتر) |
| ۸ تا ۱۰ | ۱۵۰ | ۴۵ |
| ۱۲ تا ۱۴ | ۲۰۰ | ۸۵ |
| ۱۶ تا ۱۸ | ۳۰۰ | ۱۳۰ |
| ۲۰ تا ۲۲ | ۳۷۵ | ۲۲۵ |
| ۲۴ تا ۲۶ | ۴۷۵ | ۳۶۰ |
نحوه نصب کرپی تأثیر مستقیمی روی ضریب اطمینان، مقاومت کششی سیستم و به طور کلی عملکرد سیم بکسل دارد. حتی اگر از یک کرپی باکیفیت استفاده شود، نصب اشتباه میتواند مقاومت کلی اتصال را تا نیمی از شتوان نامی سیم بکسل کاهش دهد و خطرات آسیب به نیروی انسانی و تجهیزات را به شدت افزایش دهد. در کارهای صنعتی، اتصالات سیم بکسل معمولاً تحت فشار، کشش و حرکت مداوم قرار دارند. به همین دلیل رعایت اصول نصب اهمیت زیادی دارد.

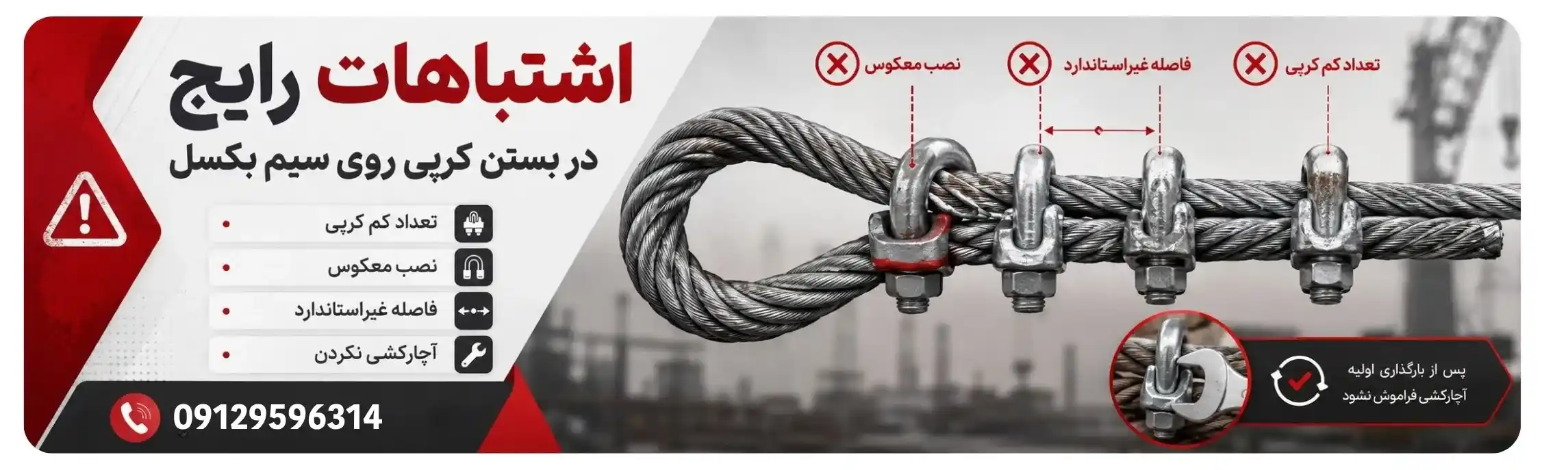

اگر کرپی به شکل نادرست روی سیم بکسل قرار گیرد، فشار به صورت یکنواخت تقسیم نمیشود. یا به عبارت تخصصی تر اگر پیچ U شکل روی سر زنده (بخش تحت کشش) قرار بگیرد، دندانههای آن لایههای بیرونی استرند سیم بکسل را له کرده و موجب دفرمگی موضعی میشود. این موضوع میتواند باعث آسیب به رشتههای سیم بکسل، تغییر شکل کابل یا کاهش مقاومت اتصال شود.
یکی از خطاهای رایج، قرار دادن اشتباه بخش زنده و مرده سیم بکسل زیر کرپی است. در این حالت اتصال ممکن است در ظاهر محکم باشد اما در زمان استفاده عملکرد مناسبی نداشته باشد.
زمانی که از سیم بکسل برای ایجاد حلقه استفاده میشود، چشمی سیم بکسل ممکن است تحت فشار وارد شده دچار تغییر شکل و کشیدگی شود. کرپی یا بستهای سیم بکسل اگر طبق استاندارد بسته شده باشند، مانع از حرکت لغزشی انتهای آزاد سیم شده و فرم چشمی را تحت سنگینترین بارها ثابت نگه میدارند. در بسیاری از کاربردها استفاده از گوشواره سیم بکسل همراه با کرپی باعث کاهش فشار مستقیم روی کابل و افزایش عمر مفید آن میشود.
ظرفیت تحمل بار سیم بکسل فقط به مشخصات خود کابل وابسته نیست. نوع اتصال، تعداد کرپیها، فاصله نصب و نحوه سفت کردن مهرهها نیز روی عملکرد نهایی تأثیر دارد. در صورت نصب استاندارد و اصولی کرپی فولادی فورج شده، توان اتصال به حدود ۸۰ تا ۹۰ درصد ظرفیت اسمی سیم بکسل میرسد. اما در صورت نصب اشتباه، وارونه بستن یا عدم رعایت فاصله، این راندمان تا ۵۰ درصد افت کرده و احتمال رها شدن ناگهانی بار ایجاد میشود.
هر سیم بکسل قطر مشخصی دارد و کرپی مورد استفاده دقیقاً باید هماندازه با سایز اسمی سیم بکسل انتخاب شود. استفاده از کرپی بزرگتر، به دلیل عدم فشردگی کافی، باعث لغزش سیم بکسل میشود و کرپی کوچکتر موجب له شدگی شدید، آسیب به مغزی سیم بکسل و ایجاد خستگی در مفتولها میگردد. برای مثال، سیم بکسلهای مورد استفاده در جرثقیل، آسانسورها، وینچها یا تجهیزات مهاربندی هرکدام شرایط کاری متفاوتی دارند و انتخاب قطعه مناسب اهمیت زیادی دارد.
بسیاری از مشتریان حوزه صنعت، برای انتخاب سیم بکسل مناسب، باید نوع کاربرد و شرایط کاری را بررسی کنند. در آلفا بکسل امکان دریافت مشاوره تخصصی رایگان برای انتخاب سیم بکسل، کرپی و سایر تجهیزات حمل بار و اتصالات لیفتینگ فراهم شده است تا محصول متناسب با نیاز پروژه انتخاب شود.
بستن کرپی روی سیم بکسل اگر بهدرستی انجام نشود، میتواند ایمنی اتصال را بهشدت کاهش دهد و در زمان باربرداری خطرساز شود. به همین دلیل رعایت جهت نصب، تعداد کرپیها، فاصله استاندارد و آچارکشی مجدد پس از بار اولیه اهمیت زیادی دارد.
قبل از نصب، حتماً سیم بکسل و تجهیزات جانبی را از نظر لهشدگی، زنگزدگی شدید، شکستگی رشتهها و هرگونه تغییر شکل ظاهری بررسی کنید. همچنین گوشواره باید دقیقاً متناسب با سایز سیم بکسل باشد و کرپیها هم فقط برای کاربردی متناسب با ظرفیت و دستورالعمل فنی استفاده شوند. توجه به نکات زیر برای حفظ ایمنی عملیات با سیم بکسل الزامی است:
برای ایجاد یک سیستم اتصال مطمئن، معمولاً در کنار کرپی از تجهیزات دیگری نیز استفاده میشود. انتخاب درست این قطعات باعث میشود اتصال، هم از نظر ایمنی و هم از نظر دوام عملکرد بهتری داشته باشد.
گوشوارهها درون چشمی قرار میگیرند تا از فرسایش و خمیدگی شدید سیم بکسل در نقطه اتصال به قلاب یا شگل جلوگیری کنند.
مهارکش برای تنظیم کشش و سفتکردن اتصال در سازههای مهاری و سیستمهای نگهدارنده کاربرد دارد.
در مدلهای تنظیفی U شکل و پاپیونی، نقش واسطه اتصال بین سیم بکسل و تجهیزات دیگر مثل قلاب، سازه یا نقطه مهار را دارد.
قلاب صنعتی یکی از قطعات اصلی در تجهیزات لیفتینگ است و برای اتصال مستقیم به بار استفاده میشود و باید ظرفیت آن متناسب با وزن بار باشد.
جمعبندی
بستن کرپی روی سیم بکسل یک کار ساده به نظر میرسد اما اجرای درست آن نیازمند توجه به انتخاب سایز، نحوه قرارگیری قطعات و روش صحیح سفت کردن مهرهها است. نصب اصولی کرپی باعث افزایش اطمینان اتصال و کاهش مشکلات ناشی از باز شدن یا آسیب دیدن سیم بکسل میشود.
آلفا بکسل با ارائه انواع سیم بکسل، زنجیر، جرثقیل برقی و دستی، تیفور، پولیفت، وینچ، تسمه حمل بار، کرپی و سایر تجهیزات حمل بار، امکان خرید انواع محصولات برندهای معتبر داخلی و خارجی را با تضمین اصالت کالا فراهم میکند. برای کسب اطلاعات بیشتر، مشاوره خرید سیم بکسل و انواع تجهیزات لیفتینگ، علاوه بر مراجعه به فروشگاه آلفا بکسل، میتوانید با کارشناسان مجرب ما در تماس باشید.
